4.1 文件系统基础

初识文件管理.pdf

问题一：一个文件有哪些属性？

文件的属性

问题二：文件内部的数据该如何组织起来？4

4.1.5 文件的逻辑结构

问题三：文件之间又应该又应该怎么组织起来？

用户可以自己创建一层一层的目录，各层目录中存放相应的文件。系统中的各个文件就通过一层一层的目录合理有序的组织起来了
目录其实也是一种特殊的有结构文件（由记录组成），如何实现文件目录是之后会重点探讨的问题

问题四：从下往上看，操作系统应该提供哪些功能才能方便用户、应用程序使用文件？

4.1.3 文件的操作

问题五：从上往下看，文件数据应该怎么存放在外存（磁盘）上？

4.1.6 文件的物理结构
与内存一样，外存也是由一个个存储单元组成的，每个存储单元可以存储一定量的数据（如1B）。每个存储单元对应一个物理地址
类似于内存分为一个个“内存块”，外存会分为一个个“块/磁盘块/物理块”。每个磁盘块的大小是相等的，每块一般包含2的整数幂个地址（如本例中，一块包含 $2^{10}$ 个地址，即1KB）。同样类似的是，文件的逻辑地址也可以分为（逻辑块号，块内地址），操作系统同样需要将逻辑地址转换为外存的物理地址（物理块号，块内地址）的形式。块内地址的位数取决于磁盘块的大小
操作系统以“块”为单位为文件分配存储空间，因此即使一个文件大小只有10B，但它依然需要占用1KB的磁盘块。外存中的数据读入内存时同样以块为单位

其他需要由操作系统实现的文件管理功能

文件共享：使多个用户可以共享使用一个文件
文件保护：如何保证不同的用户对文件有不同的操作权限

4.1.1 文件的基本概念

4.1.2 文件控制块和索引结点

文件的属性

计算机中存放了各种各样的文件，一个文件有哪些属性？

文件名：由创建文件的用户决定文件名，主要是为了方便用户找到文件，同一目录下不允许有重名文件。
标识符：一个系统内的各文件标识符唯一，对用户来说毫无可读性，因此标识符只是操作系统用于区分各个文件的一种内部名称。
类型：指明文件的类型
位置：文件存放的路径（让用户使用）、在外存中的地址（操作系统使用，对用户不可见）
大小：指明文件大小
创建时间、上次修改时间、文件所有者信息
保护信息：对文件进行保护的访问控制信息

文件控制块

文件目录.pdf

目录本身就是一种有结构文件，由一条条记录组成。每条记录对应一个在该放在该目录下的文件。如：

文件名	类型	存取权限	……	物理位置
qianlong	目录	只读	…	外存7号块
QMDownLoad	目录	读/写	…	外存18号块
…			…
照片	目录	读/写	…	外存643号块
…			…
对账单4.txt	txt	只读	…	外存324号块

目录文件中的一条记录就是一个“文件控制块”(FCB)，FCB的有序集合称为“文件目录”，一个FCB就是一个文件目录项。

FCB中包含了文件的基本信息（文件名、物理地址、逻辑结构、物理结构等），存取控制信息（是否可读/可写、禁止访问的用户名单等），使用信息（如文件的建立时间、修改时间等）。其中，最重要最基本的还是文件名、文件存放的物理地址。

FCB实现了文件名和文件之间的映射。使用户（用户程序）可以实现“按名存取”

索引结点

FCB的改进

其实在查找各级目录的过程中只需要用到“文件名”这个信息，只有文件名匹配时，才需要读出文件的其他信息。因此可以考虑让目录表“瘦身”来提升效率。

除文件名外，将其他所有的信息放到索引结点中（每一个文件都有唯一的索引结点），则目录项只需要记录文件名和索引节点指针

当找到文件名对应的目录项时，才需要将索引结点调入内存，索引结点中记录了文件的各种信息，包括文件在外存中的存放位置，根据“存放位置”即可找到文件。

存放在外存中的索引结点称为“磁盘索引结点”，当索引结点放入内存后称为“内存索引结点”。相比之下内存索引结点中需要增加一些信息，比如：文件是否被修改、此时有几个进程正在访问该文件等。

4.1.3 文件的操作

从下往上看，OS应提供哪些功能，才能方便用户、应用程序使用文件？

文件的基本操作.pdf

创建文件：`create` 系统调用

进行Create系统调用时，需要提供的几个主要参数：

所需的外存空间大小（如：一个盘块，即1KB）
文件存放路径（“D:/Demo”）
文件名（这个地方默认为“新建文本文档.txt”）

操作系统在处理Create系统调用时，主要做了两件事：

在外存中找到文件所需的空间（结合上小节学习的空闲链表法、位示图、成组链接法等管理策略，找到空闲空间）
根据文件存放路径的信息找到该目录对应的目录文件（此处就是D:/Demo目录），在目录中创建该文件对应的目录项。目录项中包含了文件名、文件在外存中的存放位置等信息。

删除文件：`delete` 系统调用

进行Delete系统调用时，需要提供的几个主要参数：

文件存放路径（“D:/Demo”）
文件名（“test.txt”）

操作系统在处理Delete系统调用时，主要做了几件事：

根据文件存放路径找到相应的目录文件，从目录中找到文件名对应的目录项。
根据该目录项记录的文件在外存的存放位置、文件大小等信息，回收文件占用的磁盘块。（回收磁盘块时，根据空闲表法、空闲链表法、位图法等管理策略的不同，需要做不同的处理）
从目录表中删除文件对应的目录项。

读文件：`read` 系统调用

可以“读文件”，将文件数据读入内存，才能让CPU处理（双击后，“记事本”应用程序通过操作系统提供的“读文件”功能，即read系统调用，将文件数据从外存读入内存，并显示在屏幕上）

进程使用read系统调用完成写操作。需要指明是哪个文件（在支持“打开文件”操作的系统中，只需要提供文件在打开文件表中的索引号即可），还需要指明要读入多少数据（如：读入1KB）、指明读入的数据要放在内存中的什么位置。

操作系统在处理read系统调用时，会从读指针指向的外存中，将用户指定大小的数据读入用户指定的内存区域中。

写文件：`write` 系统调用

可以“写文件”，将更改过的文件数据写回外存（我们在“记事本”应用程序中编辑文件内容，点击“保存”后，“记事本”应用程序通过操作系统提供的“写文件”功能，即write系统调用，将文件数据从内存写回外存）

进程使用write系统调用完成写操作，需要指明是哪个文件（在支持“打开文件”操作的系统中，只需要提供文件在打开文件表中的索引号即可），还需要指明要写出多少数据（如：写出1KB）、写回外存的数据放在内存中的什么位置

操作系统在处理write系统调用时，会从用户指定的内存区域中，将指定大小的数据写回写指针指向的外存。

打开文件：`open` 系统调用

在很多操作系统中，在对文件进行操作之前，要求用户先使用open系统调用“打开文件”，需要提供的几个主要参数：

文件存放路径（“D:/Demo”）
文件名（“test.txt”）
要对文件的操作类型（如：r只读；rw读写等）

操作系统在处理open系统调用时，主要做了几件事：

根据文件存放路径找到相应的目录文件，从目录中找到文件名对应的的目录项，并检查该用户是否有指定的操作权限。
将目录项复制到内存中的“打开文件表”中。并将对应表目的编号（即：索引号、文件描述符）返回给用户。之后用户使用打开文件表的编号来指明要操作的文件。
- 系统的打开文件表（整个系统只有一张）：包含了文件的相关信息，方便实现某些文件管理功能。
  - 打开计数器：记录此时有多少个进程打开了此文件
- 进程的打开文件表：存储的是进程对文件的使用信息
  - 系统表索引号：指向指向系统打开文件表中对应文件的表项
  - 读/写指针：记录了该进程对文件读/写操作进行到的位置
  - 访问权限

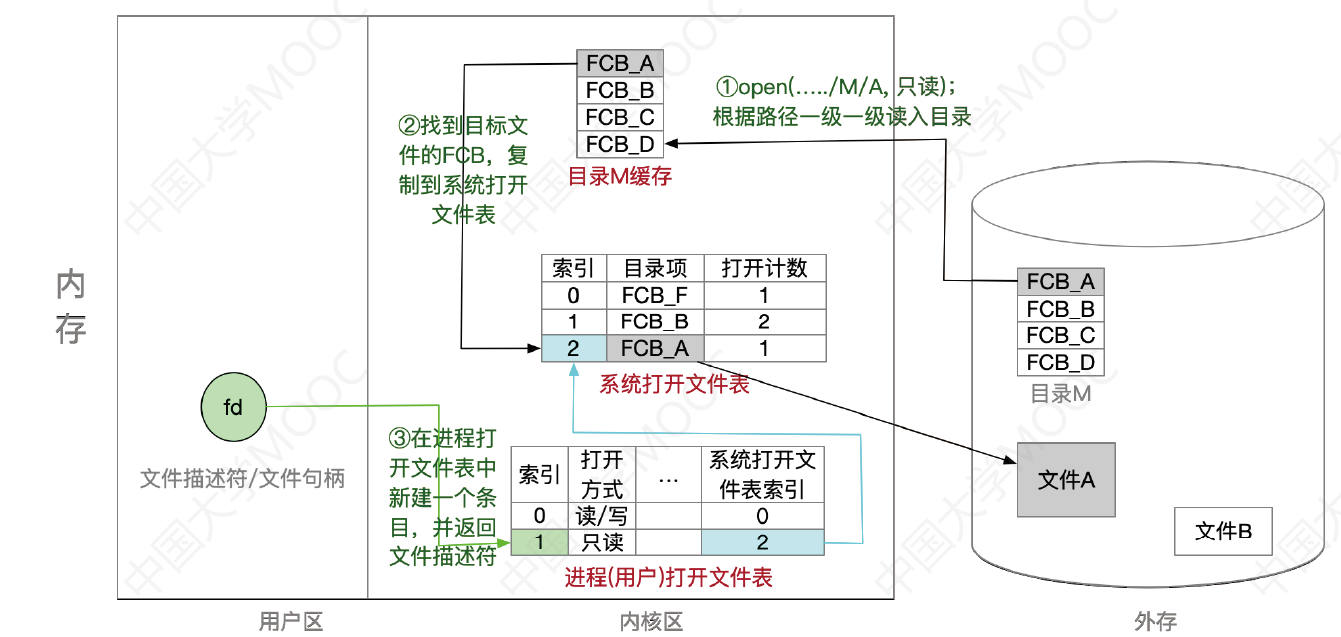

第4章-内存中文件的系统结构.drawio

打开文件后，对文件的操作不再每次都需要查询目录，可以根据内存中的打开文件表进行操作

关闭文件：`close` 系统调用

进程使用完文件后，要“关闭文件”操作系统在处理 close 系统调用时，主要做了几件事：

将进程的打开文件表相应表项删除
回收分配给该文件的内存空间等资源
系统打开文件表的打开计数器count减1，若 count==0，则删除对应表项。

4.1.4 文件的保护

文件保护.pdf

口令保护

为文件设置一个“口令”（如：abc112233），用户请求访问该文件时必须提供“口令”。

口令一般存放在文件对应的FCB或索引结点中。用户访问文件前需要先输入“口令”，操作系统会将用户提供的口令与FCB中存储的口令进行对比，如果正确，则允许该用户访问文件

优点：保存口令的空间开销不多，验证口令的时间开销也很小。

缺点：正确的“口令”存放在系统内部，不够安全。

加密保护

使用某个“密码”对文件进行加密，在访问文件时需要提供正确的“密码”才能对文件进行正确的解密。

如：最简单的加密算法——异或加密

优点：保密性强，不需要在系统中存储“密码”

缺点：编码/译码，或者说加密/解密要花费一定时间。

访问控制

在每个文件的FCB（或索引结点）中增加一个访问控制列表（Access-Control List, ACL），该表中记录了各个用户可以对该文件执行哪些操作。有的计算机可能会有很多个用户，因此访问控制列表可能会很大，可以用精简的访问列表解决这个问题

访问类型：读、写、执行、添加、删除、列表清单

精简的访问列表：以“组”为单位，标记各“组”用户可以对文件执行哪些操作。如：分为系统管理员、文件主、文件主的伙伴、其他用户几个分组。当某用户想要访问文件时，系统会检查该用户所属的分组是否有相应的访问权限。

优点：实现灵活，可以实现复杂的文件保护功能

4.1.5 文件的逻辑结构

在用户看来，文件内部的数据应该是如何组织起来的

文件的逻辑结构.pdf

无结构文件

按文件是否有结构分类，可以分为无结构文件、有结构文件两种。

无结构文件：文件内部的数据就是一系列二进制流或字符流组成。又称“流式文件”。如：Windows操作系统中的.txt文件。

文件内部的数据其实就是一系列字符流，没有明显的结构特性。因此也不用探讨无结构文件的“逻辑结构”问题。

有结构文件

有结构文件：由一组相似的记录组成，又称“记录式文件”。每条记录又若干个数据项组成。如：数据库表文件。一般来说，每条记录有一个数据项可作为关键字（作为识别不同记录的ID）
根据各条记录的长度（占用的存储空间）是否相等，又可分为定长记录和可变长记录两种。

顺序文件

顺序文件：文件中的记录一个接一个地顺序排列（逻辑上），记录可以是定长的或可变长的。各个记录在物理上可以顺序存储或链式存储。（类似顺序表和链表）

串结构：记录之间的顺序与关键字无关（通常按照记录存入时间决定记录的顺序）
顺序结构：记录之间的顺序按关键字顺序排列

假设：已经知道了文件的起始地址（也就是第一个记录存放的位置）

链式存储：无论是定长/可变长记录，都无法实现随机存取，每次只能从第一个记录开始依次往后查找
顺序存储
- 可变长记录：无法实现随机存取，每次只能从第一个记录开始依次往后查找
- 定长记录
  - 可实现随机存取。记录长度为 $L$ ，则第 $i$ 个记录存放的相对位置为 $i \times L$
  - 若采用串结构，无法快速找到某关键字对应的记录
  - 若采用顺序结构，则可以根据关键字快速找到对应记录（如折半查找）

索引文件

对于可变长记录文件，要找到第 $i$ 个记录，必须先顺序第查找前 $i - 1$ 个记录，但是很多应用场景中又必须使用可变长记录。如何解决这个问题？

建立一张索引表以加快文件检索速度。每条记录对应一个索引项
文件中的这些记录在物理上可以离散地存放，但索引表的各个表项物理上需要连续存放

第4章-索引文件.drawio

索引表本身是定长记录的顺序文件。因此可以快速找到第 $i$ 个记录对应的索引项。

可将关键字作为索引号内容，若按关键字顺序排列，则还可以支持按照关键字折半查找。

每当要增加/删除一个记录时，需要对索引表进行修改。由于索引文件有很快的检索速度，因此主要用于对信息处理的及时性要求比较高的场合。

另外，可以用不同的数据项建立多个索引表。如：学生信息表中，可用关键字“学号”建立一张索引表。也可用“姓名”建立一张索引表。这样就可以根据“姓名”快速地检索文件了。（Eg：SQL就支持根据某个数据项建立索引的功能）

索引顺序文件

思考索引文件的缺点：每个记录对应一个索引表项，因此索引表可能会很大。比如：文件的每个记录平均只占8B，而每个索引表项占32个字节，那么索引表都要比文件内容本身大4倍，这样对存储空间的利用率就太低了。

索引顺序文件是索引文件和顺序文件思想的结合。索引顺序文件中，同样会为文件建立一张索引表，但不同的是：并不是每个记录对应一个索引表项，而是一组记录对应一个索引表项。（例如学生记录按照学生姓名的开头字母进行分组。每个分组就是一个顺序文件，分组内的记录不需要按关键字排序）

第4章-索引顺序文件.drawio

索引顺序文件的索引项也不需要按关键字顺序排列，这样可以极大地方便新表项的插入

为了进一步提高检索效率，可以为顺序文件建立多级索引表。例如，对于一个含 $1 0^{6}$ 个记录的文件，可先为该文件建立一张低级索引表，每100个记录为一组，故低级索引表中共有10000个表项（即10000个定长记录），再把这10000个定长记录分组，每组100个，为其建立顶级索引表，故顶级索引表中共有100个表项。

4.1.6 文件的物理结构

在操作系统看来，文件的数据是如何存放在外存中的

操作系统需要对磁盘块进行哪些管理？

对非空闲磁盘块的管理（存放了文件数据的磁盘块）——文件的物理结构/文件分配方式

对空闲磁盘块的管理——文件存储空间管理

文件的物理结构.pdf

类似于内存分页，磁盘中的存储单元也会被分为一个个“块/磁盘块/物理块”。很多操作系统中，磁盘块的大小与内存块、页面的大小相同

内存与磁盘之间的数据交换（即读/写操作、磁盘I/O）都是以“块”为单位进行的。即每次读入一块，或每次写出一块

在内存管理中，进程的逻辑地址空间被分为一个一个页面同样的，在外存管理中，为了方便对文件数据的管理，文件的逻辑地址空间也被分为了一个一个的文件“块”。

文件的逻辑地址也可以表示为 (逻辑块号,块内地址) 的形式

用户通过逻辑地址来操作自己的文件，操作系统要负责实现从逻辑地址到物理地址的映射

连续分配

连续分配方式要求每个文件在磁盘上占有一组连续的块

(逻辑块号,块内地址)→(物理块号,块内地址)。只需转换块号就行，块内地址保持不变

文件目录中记录存放的起始块号和长度（总共占用几个块）

逻辑块号→物理块号

用户给出要访问的逻辑块号，操作系统找到该文件对应的目录项（FCB）…
物理块号=起始块号+逻辑块号
当然，还需要检查用户提供的逻辑块号是否合法（逻辑块号≥ 长度就不合法）

优点

连续分配支持顺序访问和直接访问（即随机访问）
读取某个磁盘块时，需要移动磁头。访问的两个磁盘块相隔越远，移动磁头所需时间就越长。因此，连续分配的文件在顺序读/写时速度最快

缺点

物理上采用连续分配的文件不方便拓展。
物理上采用连续分配，存储空间利用率低，会产生难以利用的磁盘碎片。（类似外部碎片）
可以用紧凑来处理碎片，但是需要耗费很大的时间代价。

链接分配

链接分配采取离散分配的方式，可以为文件分配离散的磁盘块。分为隐式链接和显式链接两种。

隐式链接

考试题目中遇到未指明隐式/显式的“链接分配”，默认指的是隐式链接的链接分配

目录中记录了文件存放的起始块号和结束块号。当然，也可以增加一个字段来表示文件的长度。下图中起始块号为9，结束块号为16
除了文件的最后一个磁盘块之外，每个磁盘块中都会保存指向下一个盘块的指针，这些指针对用户是透明的。文件组织关系如下所示：

\begin{document}
	\begin{tikzpicture}[scale=2,line width=1.5pt]
	\tikzstyle{every node}=[font=\huge,draw=black,circle,very thick,minimum width=1.5cm, minimum height=1cm]
		\foreach \i in {0,1,2,3}{
			\foreach \j in {0,1,...,5}{
				%\pgfmathsetmacro{\result}{\i+\j*4};%小数结果
				\pgfmathtruncatemacro{\result}{\i+(5-\j)*4};%整数结果
				\node[rectangle,fill=gray!20] at(\i*1.5,\j) (\result){\result};
			}
		}
		\draw[-latex] (9) -- (2);
		\draw[-latex] (2) -- (23);
		\draw[-latex] (23) -- (14);
		\draw[-latex] (14) -- (16);
	\end{tikzpicture}
\end{document}

逻辑块号→物理块号

用户给出要访问的逻辑块号i，操作系统找到该文件对应的目录项(FCB)…
从目录项中找到起始块号（即0号块），将0号逻辑块读入内存，由此知道1号逻辑块存放的物理块号，于是读入1号逻辑块，再找到2号逻辑块的存放位置……以此类推
因此，读入i号逻辑块，总共需要 $i + 1$ 次磁盘I/O。

优点

很方便文件拓展。
所有的空闲磁盘块都可以被利用，不会有碎片问题，外存利用率高。

缺点

只支持顺序访问，不支持随机访问，查找效率低。
指向下一个盘块的指针也需要耗费少量的存储空间

显式链接

把用于链接文件各物理块的指针显式地存放在一张表中，即文件分配表(FAT，File Allocation Table)。每个磁盘对应一张。FAT本质上就是静态链表

目录中只需要记录文件的起始块号，文件分配表中记录了对应物理块号的下一块，结尾可以用-1标识，空闲可以用-2标识

第4章-显式链接.drawio

一个磁盘仅设置一张FAT。开机时，将FAT读入内存，并常驻内存。FAT的各个表项在物理上连续存储，且每一个表项长度相同，因此“物理块号”字段可以是隐含的。

逻辑块号→物理块号

用户给出要访问的逻辑块号i，操作系统找到该文件对应的目录项（FCB）
从目录项中找到起始块号，若i>0，则查询内存中的文件分配表FAT，往后找到i号逻辑块对应的物理块号。逻辑块号转换成物理块号的过程不需要读磁盘操作。

优点

支持顺序访问，也支持随机访问（想访问i号逻辑块时，并不需要依次访问之前的0 ~ i-1号逻辑块）
由于块号转换的过程不需要访问磁盘，因此相比于隐式链接来说，访问速度快很多。
不会产生外部碎片，也可以很方便地对文件进行拓展。

缺点

文件分配表的使用需要占用一定的存储空间

索引分配

链接分配中，不能支持有效直接访问（FAT除外）；FAT需要占用较大的内存空间。

事实上，在打开某个文件时，只需将该文件对应盘块的编号调入内存即可，完全没有必要将整个FAT调入内存

索引分配允许文件离散地分配在各个磁盘块中，系统会为每个文件建立一张索引表，索引表中记录了文件的各个逻辑块对应的物理块（索引表的功能类似于内存管理中的页表——建立逻辑页面到物理页之间的映射关系）。

索引表存放的磁盘块称为索引块。文件数据存放的磁盘块称为数据块。

第4章-索引分配.drawio

目录中需要记录文件的索引块是几号磁盘块（多层/混合索引记录的是顶级索引块的块号）

可以用固定的长度表示物理块号（如：假设磁盘总容量为1TB= $2^{40}$ B，磁盘块大小为1KB，则共有 $2^{30}$ 个磁盘块，则可用4B表示磁盘块号），因此，索引表中的“逻辑块号”可以是隐含的。

逻辑块号→物理块号

用户给出要访问的逻辑块号i，操作系统找到该文件对应的目录项(FCB)…
从目录项中可知该文件索引表的存放位置，将索引表从外存读入内存，并查找索引表即可知道i号逻辑块在外存中的存放位置。

优点：索引分配方式可以支持随机访问。文件拓展也很容易实现（只需要给文件分配一个空闲块，并增加一个索引表项即可）

缺点：索引表需要占用一定的存储空间

如何支持大文件

如果文件大小过大，一个磁盘块装不下文件的整个索引表，该如何解决？

链接方案：如果索引表太大，一个索引块装不下，那么可以将多个索引块用指针链接起来存放。
- 缺点：若文件很大，索引表很长，就需要将很多个索引块链接起来。想要找到 $i$ 号索引块，必须先依次读入 $0 \sim i - 1$ 号索引块，这就导致磁盘I/O次数过多，查找效率低下。
多层索引：建立多层索引（原理类似于多级页表）。使第一层索引块指向第二层的索引块。还可根据文件大小的要求再建立第三层、第四层索引块。（各层索引表大小仍然不能超过一个磁盘块）
- 缺点：即使是小文件，访问一个数据块依然需要 $K + 1$ 次读磁盘。
混合索引：多种索引分配方式的结合。例如，一个文件的顶级索引表中，既包含直接地址索引（直接

指向数据块），又包含一级间接索引（指向单层索引表）、还包含两级间接索引（指向两层索引表）。
- 优点：对于小文件来说，访问一个数据块所需的读磁盘次数更少。

逻辑结构vs物理结构

逻辑结构VS物理结构.pdf

C语言创建无结构文件

FILE *fp = fopen("test.txt", "w");		//打开文件
if(fp == NULL){
	printf("打开文件失败");
	exit(0);
}

//写入10000个Hello world
for(int i=0; i<10000; i++)
	fputs("Hello world!", fp);
fclose(fp);						//关闭文件

找到第16个字符

\begin{document}
	\begin{tikzpicture}[scale=1,line width=1.5pt]
	\tikzstyle{every node}=[font=\huge,draw=black,circle,very thick,minimum width=1cm, minimum height=1cm]
		% 字符串
		\def\mystring{H,e,l,l,o, ,w,o,r,l,d,!}
		% 循环遍历字符串并创建节点
		\foreach \i in{0,1}{
			\foreach \char [count=\j] in \mystring {
				\node[rectangle] at (\i*12+\j-1,0) {\char};
			}
		}
		\draw [-latex](16,-2) -- (16,-0.5);
	\end{tikzpicture}
\end{document}

FILE *fp = fopen("test.txt", "w");		//打开文件
if(fp == NULL){
	printf("打开文件失败");
	exit(0);
}
fseek(fp, 16, SEEK_SET);		//读写指针指向16		//指明了逻辑地址
char c = fgetc(fp);				//从读写指针所指位置读出1个字符
printf("字符：%c", c);			//打印从文件读出的字符
fclose (fp);					//关闭文件

fgetc底层使用了Read系统调用，操作系统将（逻辑块号，块内偏移量）转换为（物理块号，块内偏移量）

C语言创建顺序文件

typedef struct{
	int number;		//学号4B
	char name[30];	//姓名30B
	char major[30];	//专业30B
}Student_info;

//以“写”的方式打开文件
FILE *fp = fopen("students.info", "w");
if(fp == NULL){
	printf("打开文件失败！");
	exit(0);
}
Student_info student[N];	//用数组保存N个学生信息
for(int i=0; i<N; i++){
	student[i].number = i;
	student[i].name[0]='?';
	student[i].major[0]='?';
}

//将N个学生的信息写入文件
fwirte(student, sizeof(Student_info), N, fp);
fclose(fp);

//以“读”的方式打开文件
FILE *fp = fopen("students.info", "r");
if(fp == NULL){
	printf("打开文件失败！");
	exit(0);
}
//文件读写指针指向编号为5的学生记录
fseek(fp, 5*sizeof(Student_info), SEEK_SET);		//用逻辑地址访问文件
Student_info stu;
//从文件读出1条记录，记录大小为sizeof(Student_info)
fread(&stu, sizeof(Student_info), 1, fp);
printf("学生编号：%d\n", stu.number);
fclose(fp);

C语言创建链式文件

typedef struct{
	char name[30];	//姓名
	char major[30];	//专业
	//其他学生信息
	int nest;		//下一个学生记录的存放位置
} Student_info

文件内部各条记录链式存储：由创建文件的用户自己设计的
文件整体用链接分配：由操作系统决定

C语言创建索引文件

typedef struct{
	int number;	//学号
	int addr;	//学生记录的地址
} IndexTable;

typedef struct{
	char name[30];	//姓名
	char major[30];	//专业
	//其他学生信息
} Student_info

索引表对比

索引文件的索引表：用户自己建立的，映射：关键字→记录存放的逻辑地址
索引分配的索引表：操作系统建立的，映射：逻辑块号→物理块号

4.1.8 本节习题精选

选择题：题目、答案

综合题：题目、答案

4.2 目录

文件目录.pdf

4.2.1 目录的基本概念

4.2.2 目录结构

单级目录结构

早期操作系统并不支持多级目录，整个系统中只建立一张目录表，每个文件占一个目录项。

单级目录实现了“按名存取”，但是不允许文件重名。

在创建一个文件时，需要先检查目录表中有没有重名文件，确定不重名后才能允许建立文件，并将新文件

显然，单级目录结构不适用于多用户操作系统。

两级目录结构

早期的多用户操作系统，采用两级目录结构。分为主文件目录（MFD，Master File Directory）和用户文件目录（UFD，User Flie Directory）。

主文件目录记录用户名及相应用户文件目录的存放位置
用户文件目录由该用户的文件FCB组成

两级目录结构允许不同用户的文件重名，也可以在目录上实现实现访问限制（检查此时登录的用户名是否匹配）。但是两级目录结构依然缺乏灵活性，用户不能对自己的文件进行分类

多级目录结构

又称树形目录结构

用户（或用户进程）要访问某个文件时要用文件路径名标识文件，文件路径名是个字符串。各级目录之间用“/”隔开。从根目录出发的路径称为绝对路径。

例如：自拍.jpg的绝对路径是 /照片/2015-08/自拍.jpg

系统根据绝对路径一层一层地找到下一级目录。刚开始从外存读入根目录的目录表；找到“照片”目录的存放位置后，从外存读入对应的目录表；再找到“2015-08”目录的存放位置，再从外存读入对应目录表；最后才找到文件“自拍.jpg”的存放位置。整个过程需要3次读磁盘I/O操作。

很多时候，用户会连续访问同一目录内的多个文件（比如：接连查看“2015-08”目录内的多个照片文件），显然，每次都从根目录开始查找，是很低效的。因此可以设置一个“当前目录”。

例如，此时已经打开了“照片”的目录文件，也就是说，这张目录表已调入内存，那么可以把它设置为“当前目录”。当用户想要访问某个文件时，可以使用从当前目录出发的“相对路径”。

在Linux中，“.”表示当前目录，因此如果“照片”是当前目录，则”自拍.jpg”的相对路径为：“./2015-08/自拍.jpg”。从当前路径出发，只需要查询内存中的“照片”目录表，即可知道”2015-08”目录表的存放位置，从外存调入该目录，即可知道“自拍.jpg”存放的位置了。

可见，引入“当前目录”和“相对路径”后，磁盘I/O的次数减少了。这就提升了访问文件的效率。

补充：每个目录文件中默认包含两个目录项，分别是“.“和”..“，分别表示当前目录和上一级目录，根目录的上一级目录指向自身。

无环图目录结构

树形目录结构可以很方便地对文件进行分类，层次结构清晰，也能够更有效地进行文件的管理和保护。但是，树形结构不便于实现文件的共享。为此，提出了“无环图目录结构”。

在树形目录结构的基础上，增加一些指向同一节点的有向边，使整个目录成为一个有向无环图。可以更方便地实现多个用户间的文件共享。

可以用不同的文件名指向同一个文件，甚至可以指向同一个目录（共享同一目录下的所有内容）。

需要为每个共享结点设置一个共享计数器，用于记录此时有多少个地方在共享该结点。用户提出删除结点的请求时，只是删除该用户的FCB、并使共享计数器减1，并不会直接删除共享结点。只有共享计数器减为0时，才删除结点。

注意：共享文件不同于复制文件。在共享文件中，由于各用户指向的是同一个文件，因此只要其中一个用户修改了文件数据，那么所有用户都可以看到文件数据的变化。

4.2.3 目录的操作

搜索：当用户要使用一个文件时，系统要根据文件名搜索目录，找到该文件对应的目录项
创建文件：创建一个新文件时，需要在其所属的目录中增加一个目录项
删除文件：当删除一个文件时，需要在目录中删除相应的目录项
显示目录：用户可以请求显示目录的内容，如显示该目录中的所有文件及相应属性
修改目录：某些文件属性保存在目录中，因此这些属性变化时需要修改相应的目录项（如：文件重命名）

4.2.4 目录实现

线性列表

哈希表

4.2.5 文件共享

文件共享.pdf

共享vs复制

多个用户共享同一个文件，意味着系统中只有“一份”文件数据。并且只要某个用户修改了该文件的数据，其他用户也可以看到文件数据的变化。
多个用户都“复制”了同一个文件，那么系统中会有“好几份”文件数据。其中一个用户修改了自己的那份文件数据，对其他用户的文件数据并没有影响。

基于索引结点的共享方式（硬链接）

如果有其他用户同时访问该文件，文件主即便不需要该文件，也无法直接删除

目录项→索引结点→文件

建立硬链接时，统一 count++

索引结点中设置一个链接计数变量 count 用于表示链接到本索引结点上的用户目录数量

删除文件

若某个用户决定“删除”该文件，则只是要把用户目录中与该文件对应的目录项删除，且索引结点的count值减1。
若count > 0，说明还有别的用户要使用该文件，暂时不能把文件数据删除，否则会导致指针悬空。
当count == 0 时系统负责删除文件。

基于符号链的共享方式（软链接）

只有文件主才拥有指向索引结点的指针，共享该文件的其他用户只有该文件的路径名。

目录项→索引结点→Link文件→文件

当文件主把一个共享文件删除后，若其他用户试图通过符号链访问该文件时，会访问失败

建立符号链接时，count 直接复制

创建一个新的Link类型的文件，记录了文件1的存放路径“C:/User1/aaa”。类似于Windows操作系统的“快捷方式”。操作系统会根据路径一层层查找目录，最终找到共享文件（补充：共享一个内存索引结点）

即使软链接指向的共享文件已被删除，Link型文件仍然会存在，只是通过Link型文件中的路径取查找共享文件会失败（找不到对应目录项）

由于用软链接的方式访问共享文件时要查询多级目录，会有多次磁盘I/O，因此用软链接访问共享文件的速度要比硬链接更慢

4.2.7 本节习题精选

选择题：题目、答案

综合题：题目、答案

4.3 文件系统

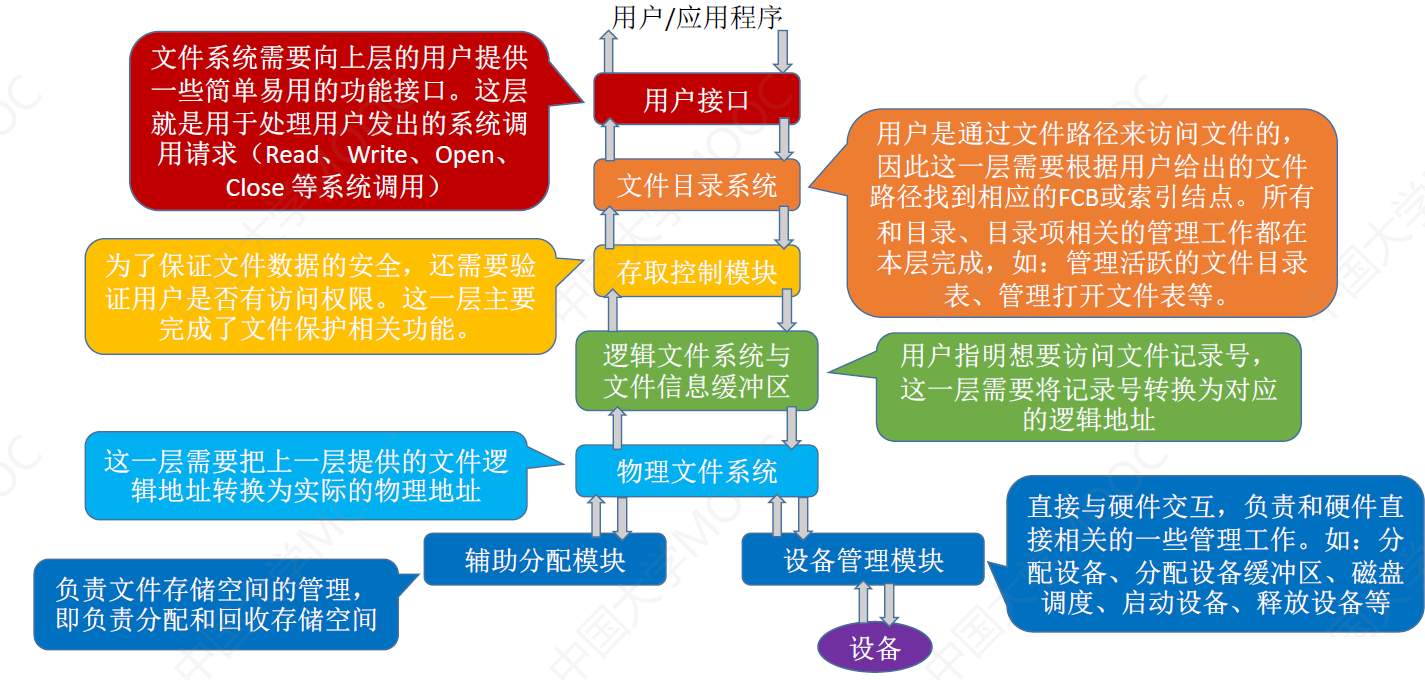

4.3.1 文件系统结构

文件系统的层次结构.pdf

用一个例子来辅助记忆文件系统的层次结构：假设某用户请求删除文件“D:/工作目录/学生信息.xlsx”的最后100条记录。

用户需要通过操作系统提供的接口发出上述请求——用户接口
由于用户提供的是文件的存放路径，因此需要操作系统一层一层地查找目录，找到对应的目录

项——文件目录系统
不同的用户对文件有不同的操作权限，因此为了保证安全，需要检查用户是否有访问权限——存取控制模块（存取控制验证层）
验证了用户的访问权限之后，需要把用户提供的“记录号”转变为对应的逻辑地址——逻辑文件系统与文件信息缓冲区
知道了目标记录对应的逻辑地址后，还需要转换成实际的物理地址——物理文件系统
要删除这条记录，必定要对磁盘设备发出请求——设备管理程序模块
删除这些记录后，会有一些盘块空闲，因此要将这些空闲盘块回收——辅助分配模块

4.3.2 文件系统布局

文件系统布局.pdf

文件系统在磁盘中的结构

磁盘初始化

物理格式化，即低级格式化——划分扇区，检测坏扇区，并用备用扇区替换坏扇区（坏扇区对操作系统透明）
逻辑格式化后，磁盘分区（分卷Volume），完成各分区的文件系统初始化

注：逻辑格式化后，灰色部分就有实际数据了，白色部分还没有数据

第4章-文件系统布局.drawio

操作系统引导、引导块

主引导记录(Master Boot Record, MBR)，位于磁盘的0号扇区，用来引导计算机。包含：磁盘引导程序和分区表，该表给出每个分区的起始和结束地址
表中的一个分区被标记为活动分区，当计算机启动时，BIOS读入并执行MBR。MBR做的第一件事就是确定活动分区，读入它的第一块，即引导块。
引导块(boot block)，MBR执行引导块中的程序后，该程序负责启动该分区中的操作系统
超级块(super block)，包含文件系统的所有关键信息，在计算机启动时，或者该文件系统首次使用时，超级块会被载入内存。超级块中点典型信息包括分区的块的数量、块的大小、空闲块的数量和指针、空闲块的FCB数量和FCB指针
文件系统中空闲块的信息，可以用位示图或指针链接的形式给出，后面也许跟的是一组i结点，每个文件对应一个结点，i结点（iNode结点，即索引结点）说明了文件的方方面面。接着可能是根目录，它存放文件系统目录树的根部。最后磁盘的其他部分存放了其他所有的目录和文件

文件系统在内存中的结构

用户区
内核区
- 目录的缓存：近期访问过的目录文件会缓存在内存中，不用每次都从磁盘读入，这样可以加快目录检索速度
- 系统打开文件表：包含每个打开文件的FCB副本及其他信息
- 进程打开文件表：包含一个指向整个系统的打开文件表中适当条目的指针，以及其他信息

4.3.3 外存空闲空间管理

学习时注意从以下三个方面理解：

用什么方式记录、组织空闲块？

如何分配磁盘块？

如何回收磁盘块？

文件存储空间管理.pdf

基本概念

存储空间的划分：将物理磁盘划分为一个个文件卷（逻辑卷、逻辑盘）
存储空间的初始化：将各个文件卷划分为目录区、文件区
- 目录区主要存放文件目录信息(FCB)、用于磁盘存储空间管理的信息
- 文件区用于存放文件数据
有的系统支持超大型文件，可支持多个物理磁盘组成一个文件卷

空闲表法

\begin{document}
	\begin{tikzpicture}[scale=2,line width=1.5pt]
	\tikzstyle{every node}=[font=\huge,draw=black,very thick,rectangle,minimum width=1.5cm, minimum height=1cm]
		\node[fill=gray!20] at(0,5) {0};\node[fill=gray!20] at(1,5) {1};\node[fill=green!20] at(2,5) {2};\node[fill=green!20] at(3,5) {3};
		\node[fill=green!20] at(0,4) {4};\node[fill=green!20] at(1,4) {5};\node[fill=gray!20] at(2,4) {6};\node[fill=gray!20] at(3,4) {7};
		\node[fill=gray!20] at(0,3) {8};\node[fill=green!20] at(1,3) {9};\node[fill=green!20] at(2,3) {10};\node[fill=green!20] at(3,3) {11};
		\node[fill=gray!20] at(0,2) {12};\node[fill=gray!20] at(1,2) {13};\node[fill=gray!20] at(2,2) {14};\node[fill=green!20] at(3,2) {15};
		\node[fill=green!20] at(0,1) {16};\node[fill=green!20] at(1,1) {17};\node[fill=green!20] at(2,1) {18};\node[fill=green!20] at(3,1) {19};
		\node[fill=gray!20] at(0,0) {20};\node[fill=gray!20] at(1,0) {21};\node[fill=gray!20] at(2,0) {22};\node[fill=gray!20] at(3,0) {23};
	\end{tikzpicture}
\end{document}

图中绿色为空闲块，对应的空闲盘块表如下：

序号	第一个空闲盘号	空闲盘块数
1	2	4
2	9	3
3	15	5
4	—	—

如何分配磁盘块？ 与内存管理中的动态分区分配很类似，为一个文件分配连续的存储空间。同样可采用首次适应、最佳适应、最坏适应等算法来决定为文件分配哪个区间
如何回收磁盘块？ 与内存管理中的动态分区分配很类似，当回收某个存储区时需要由四种情况。总之回收时需要注意表项的合并问题
- 回收区的前后都没有相邻空闲区；
- 回收区的前后都是空闲区；
- 回收区前面是空闲区；
- 回收区后面是空闲区。

空闲链表法

空闲盘块链

以盘块为单位组成一条空闲链，操作系统保存着链头、链尾指针

空闲盘块中记录了下一个盘块的指针

如何分配？ 若某文件申请 $K$ 个盘块，则从链头开始依次摘下 $K$ 个盘块分配，并修改空闲链的链头指针
如何回收？ 回收的盘块依次挂到链尾，并修改空闲链的链尾指针

适用于离散分配的物理结构。为文件分配多个盘块时可能要重复多次操作

空闲盘区链

以盘区（连续的空闲盘块）为单位组成一条空闲链，操作系统保存着链头、链尾指针

空闲盘区中的第一个盘块内记录了下一个盘区的指针

如何分配？ 若某文件申请K个盘块，则可以采用首次适应、最佳适应等算法，从链头开始检索，按照算法规则找到一个大小符合要求的连续空闲块，也可以将不同盘区的盘块同时分配给一个文件。注意分配后可能要修改相应的链指针、盘区大小等数据
如何回收？ 类似空闲表法，若回收区和某个空闲盘相邻，则需要将回收区合并到空闲盘区中。若回收区没有和任何空闲区相邻，则将回收区作为单独的一个空闲盘区挂到链尾

离散分配、连续分配都适用。为一个文件分配多个盘块时效率更高

位示图法

位示图更多的是判断某一特定块是否空闲^[文件系统的布局03:04]

每一个二进制位对应一个盘块，磁盘上所有的盘块都有一个二进制位与之对应。当其值为0是表示盘块空闲，为1时表示盘块已分配。

位示图一般用连续的“字”来表示，如本例中一个字的字长为16位，字中的每一位对应一个盘块，因此可以用 (字号,位号) 对应一个盘块位。有些题目中也描述为(行号,列号)

\begin{document}
	\begin{tikzpicture}[scale=2, line width=1.5pt,
	every node/.style={draw=black, rectangle, very thick, font =\huge, minimum width=3em, minimum height=3em},
	]
		\foreach \flag [count=\cnt] in {0,1,0,1,1,1,1,1,1,1,1,1,0,0,0,0}{
			\pgfmathtruncatemacro{\idx}{\cnt-1};
			\ifnum\flag=0
				\node[rectangle,fill=green!20] at(\cnt,0) {\idx};
			\else
				\node[rectangle,fill=gray!20] at(\cnt,0) {\idx};
			\fi
		}

		\foreach \flag [count=\cnt] in {1,1,1,0,0,0,1,1,0,0,0,0,0,0,1,0}{
			\pgfmathtruncatemacro{\idx}{\cnt+15};
			\ifnum\flag=0
				\node[rectangle,fill=green!20] at(\cnt,-1) {\idx};
			\else
				\node[rectangle,fill=gray!20] at(\cnt,-1) {\idx};
			\fi
		}

		\node[rectangle,fill=green!20] at(1,-2) {32};
		\node[rectangle,fill=green!20] at(2,-2) {33};
		\node[draw=none] at(3,-2) {$\cdots$};
	\end{tikzpicture}
\end{document}

	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
0	0	1	0	1	1	1	1	1	1	1	1	1	0	0	0	0
1	1	1	1	0	0	0	1	1	0	0	0	0	0	0	1	0
2	1	1	·	·	·

要注意盘块号从0开始还是从1开始

如何分配？ 若文件需要 $k$ 个块：

顺序扫描位示图，找到 $k$ 个相邻或不相邻的“0”
根据字号、位号算出对应的盘块号，将相应盘块分配给文件，并将相应位设置为“1”

如何回收？ 根据回收的盘块号计算出对应的字号、位号，将相应二进制位设置为“0”

离散分配、连续分配都适用。

成组链接法

空闲表法、空闲链法不适用于大型文件系统，因为空闲表或空闲链表可能很大

Unix系统中采用了成组链接法对磁盘空闲块进行管理

类似混合索引

超级块更多的是迅速找到若干空闲的盘块^[文件系统的布局03:11]

文件卷的目录区中专门用一个磁盘块作为“超级块”，当系统启动时需要将超级块读入内存。并且要保证内存与外存中的“超级块”数据一致

超级块中记录了下一级空闲盘块数和空闲盘块号（超级块充当链头的作用，保存指向下一个分组的信息）

把顺序的 $n$ 个空闲盘块号保存在第一个成组链块中，其中最后一个空闲盘块（作为成组链块）用于保存另一组空闲盘块号，如此继续，直到所有空闲盘块都予以链接

若已经没有下一级空闲块，就将空闲盘块号设为某个特殊值（如 $- 1$ ）
一个分组中的块号不需要连续

第4章-成组链接法.drawio

如何分配？ 检查第一个分组的块数是否足够，如果够的话，就分配第一个分组中的1个空闲块，然后指针指向下一格；若指针指向的是最后一个盘块，则将该盘块读入内存，并将指针指向新的成组链块的第一条记录，然后执行上述分配操作。
如何回收？ 成组链块的指针上移一个，再记入回收盘块号；当成组链块的链接数达到 $n$ 时，表示已满，便将现有已记录的 $n$ 个空闲盘块号的成组链块号记入新回收的盘块（作为新的成组链块）。

4.3.4 虚拟文件系统

虚拟文件系统.pdf

普通文件系统中可能存在着各种不同的文件系统，其函数格式不同

虚拟文件系统(VFS)的特点：

向上层用户进程提供统一标准的系统调用接口，屏蔽底层具体文件系统的实现差异
要求下层的文件系统必须实现某些规定的函数功能，如：open/read/write。一个新的文件系统想要在某操作系统上被使用，就必须满足该操作系统VFS的要求
每打开一个文件，VFS就在主存中新建一个vnode，用统一的数据结构表示文件，无论该文件存储在哪个文件系统。（不同的文件系统，表示文件数据结构各不相同。打开文件后，其在内存中的表示就不同）
- 注意：vnode只存在于主存中，而inode既会被调入主存，也会在外存中存储
- 注意：vnode的函数功能指针指向具体文件系统的函数功能。

第4章-虚拟文件系统.drawio

为了实现虚拟文件系统，Linux主要抽象了四种对象类型：

超级块对象：表示一个已安装（或称挂载）的特定文件系统
索引结点对象：表示一个特定的文件
目录项对象：表示一个特定的目录项
文件对象：表示一个与进程相关的已打开文件

4.3.5 分区和安装

文件系统挂载（mounting），即文件系统安装/装载——如何将一个文件系统挂载到操作系统中？

文件系统挂载要做的事：

在VFS中注册新挂载的文件系统。内存中的挂载表(mount table)包含每个文件系统的相关信息，包括文件系统类型、容量大小等。
新挂载的文件系统，要向VFS提供一个函数地址列表
将新文件系统加到挂载点(mountpoint)，也就是将新文件系统挂载在某个父目录下

4.3.7 本节习题精选

选择题：题目、答案

综合题：题目、答案

我的 Obsidian 知识库

探索

第4章 文件管理系统

4.1 文件系统基础

4.1.1 文件的基本概念

4.1.2 文件控制块和索引结点

文件的属性

文件控制块

索引结点

4.1.3 文件的操作

创建文件：create 系统调用

删除文件：delete 系统调用

读文件：read 系统调用

写文件：write 系统调用

打开文件：open 系统调用

关闭文件：close 系统调用

4.1.4 文件的保护

口令保护

加密保护

访问控制

4.1.5 文件的逻辑结构

无结构文件

有结构文件

顺序文件

索引文件

索引顺序文件

4.1.6 文件的物理结构

连续分配

链接分配

隐式链接

显式链接

索引分配

如何支持大文件

逻辑结构vs物理结构

4.1.8 本节习题精选

4.2 目录

4.2.1 目录的基本概念

4.2.2 目录结构

单级目录结构

两级目录结构

多级目录结构

无环图目录结构

4.2.3 目录的操作

4.2.4 目录实现

线性列表

哈希表

4.2.5 文件共享

基于索引结点的共享方式（硬链接）

基于符号链的共享方式（软链接）

4.2.7 本节习题精选

4.3 文件系统

4.3.1 文件系统结构

4.3.2 文件系统布局

文件系统在磁盘中的结构

文件系统在内存中的结构

4.3.3 外存空闲空间管理

基本概念

空闲表法

空闲链表法

空闲盘块链

空闲盘区链

位示图法

成组链接法

4.3.4 虚拟文件系统

4.3.5 分区和安装

4.3.7 本节习题精选

关系图谱

目录

反向链接

第4章文件管理系统

创建文件：`create` 系统调用

删除文件：`delete` 系统调用

读文件：`read` 系统调用

写文件：`write` 系统调用

打开文件：`open` 系统调用

关闭文件：`close` 系统调用
